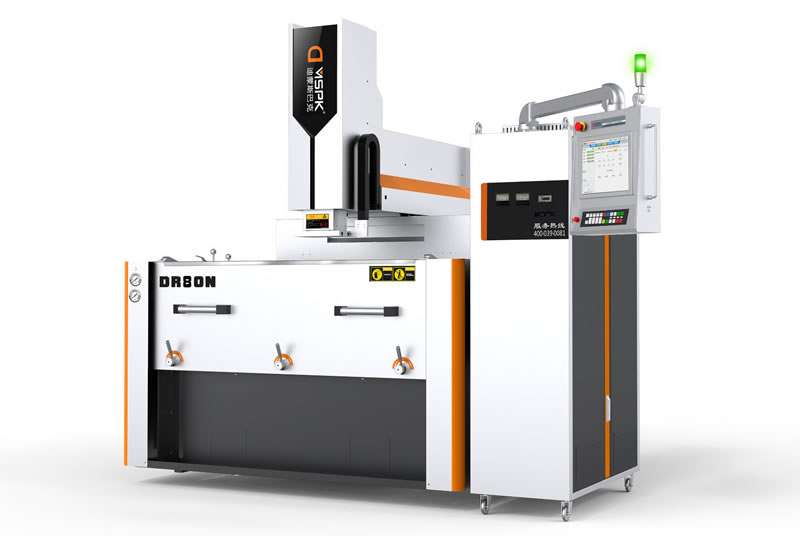

迪蒙斯巴克DR80N镜面火花机介绍：三轴行程：800*500*400；DR80N火花机是牛头式结构机型；迪蒙火花机DR80N适合石墨电极加工，也适合中大型工件，DR80N配置windows系统，语言有中、英、韩三种可选择。
|
数控电柜 |
单位 |
规格与参数 |
|
电源柜型号 |
|
S-50悬臂版 |
|
操作系统 |
|
Windows |
|
语言 |
|
中、英、韩 |
|
输入方式 |
|
触摸屏、键盘、U盘、局域网 |
|
控制轴数 |
|
三轴联动 |
|
最小驱动单位 |
μm |
0.001 |
|
最大加工电流 |
A |
50 |
|
最大加工效率 |
mm3/min |
≥500（Gr-St)/≥400（Cu-St) |
|
最小电极损耗 |
|
≤0.1% |
|
最佳表面粗糙度 |
|
Ra≤0.1 |
|
显示方式 |
|
15英寸LCD |
|
防火装置 |
|
机械自动式 |
|
供电类型 |
|
3PH AC380V.50-60Hz |
|
总输入功率 |
KVA |
9 |
|
电源柜重量 |
kg |
450 |
|
机床主机 |
|
|
|
工作台尺寸（长×宽） |
mm |
1200×600 |
|
加工液槽内部尺寸（长×宽×高） |
mm |
1800×1100×550 |
|
X、Y、Z轴行程 |
mm |
800×500×400 |
|
最大电极重量 |
Kg |
180 |
|
最大工件重量 |
Kg |
3000 |
|
工作台面到电极安装板的最小／最大距离 |
mm |
500/900 |
|
整机外形尺寸（长×宽×高） |
mm |
2910×3000×3000 |
|
主机重量 |
Kg |
4800 |
|
定位精度 |
mm |
≤0.013 |
|
重复定位精度 |
mm |
≤0.007 |
|
储油箱容积 |
L |
1300 |
|
润滑系统 |
|
手动式 |
