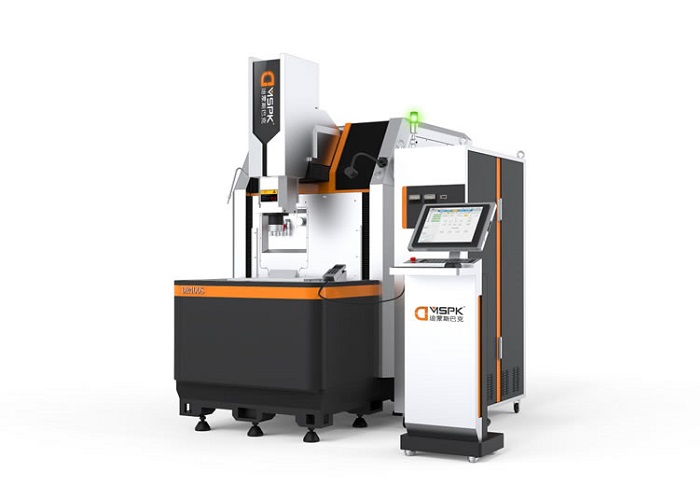

迪蒙斯巴克S系列DR400S油槽自动升降火花机参数简介

数控电柜

单位

规格与参数

电源柜型号

S-50琴台版

操作系统

Windows

语言

中、英、韩

输入方式

触摸屏、键盘、U盘、局域网

控制轴数

三轴联动

最小驱动单位

μm

0.001

最大加工电流

A

50

最大加工效率

mm3/min

≥500（Gr-St)/≥400（Cu-St)

最小电极损耗

≤0.1%

最佳表面粗糙度

Ra≤0.08

显示方式

17英寸LCD

防火装置

电子式自动控制

供电类型

3PH AC380V.50-60Hz

总输入功率

KVA

9

电源柜重量

kg

450

机床主机

工作台尺寸（长×宽）

mm

600×400

加工液槽内部尺寸（长×宽×高）

mm

900×595×425

X、Y、Z轴行程

mm

400×300×320

最大电极重量

Kg

50

最大工件重量

Kg

600

工作台面到电极安装板的最小／最大距离

mm

300/620

整机外形尺寸（长×宽×高）

mm

1900×2320×2480

主机重量

Kg

4100

定位精度

mm

≤0.007

重复定位精度

mm

≤0.004

储油箱容积

L

290

润滑系统

电子式自动控制
